Río LED I/A

Río LED I/A

Inmersión Alumunio

Luminaria Subacuática en Aluminio Fundido para Inmersión en Fuentes, Cascadas, Espejos de agua.
NO APTA PARA PISCINAS

Características Generales

Modelo Rio LED Inmersión Alumunio Fundido
Aplicación Fuentes / Cascadas / Espejos de agua (no piscinas).
Material Cuerpo y Aro-tapa en aluminio fundido.
Terminación Pintura Epoxi color gris perla, terminación con laca.
Tornillería Cierre a tornillos de acero inoxidable, cabeza redonda de 3/16 x 5/8.
Hermeticidad Guarnición de silicona en forma de U con triple filete de expansión. Cristal extra templado de 5 mm. de espesor, resistente a cambios bruscos de temperatura y golpes.
Salida Prensacable de aluminio 1/2.
Horquilla Fijación en planchuela de acero inoxidable.
Grado de Protección IPX 8 clase III
Tensión 12 V.
Conexión Transformador mecánico de seguridad bobinado separado certificado.
Certificación Resolución 169/2018

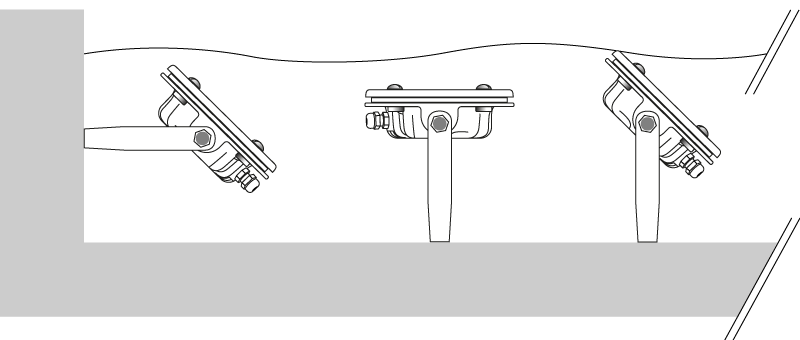

Montaje Instrucciones

La Luminaria debe sujetarse a una superficie horizontal o vertical, a través de un tornillo que pasa por el orificio de la horquilla.
Luego se le da la orientación deseada a través de los tornillos laterales de la horquilla, desajustandolos, posicionando la luminaria y reajustandolos.


No encender NUNCA la luminaria si no está sumergida en agua.

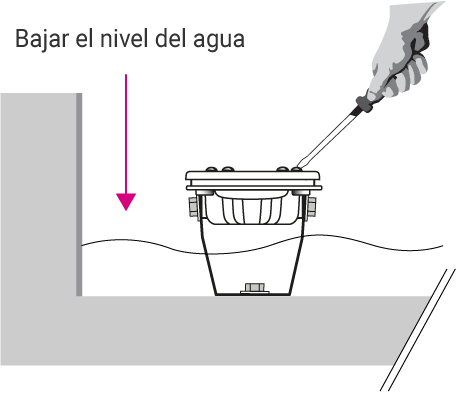

Cómo reemplazar la plaqueta

  1. Se debe bajar el nivel del agua, de forma tal que permita desenroscar los tornillos (6) del aro-tapa y retirar el vidrio con guarnición y resorte de acero inoxidable sujeta lámpara o plaqueta.
  2. Reemplazar la plaqueta y proceder al cierre de la luminaria del modo inverso al descripto. Recomendamos que el ajuste del aro-tapa se realice en forma cruzada, no ajustar al límite en el primer roscado, dejando esta función para el final, una vez colocados todos los tornillos (6) obteniendo de esa manera un ajuste uniforme.

Realizar el ajuste de los tornillos del frente-tapa al cuerpo, de manera uniforme y cruzada, (como la rueda de un automóvil).
